Ten dwuetapowy system granulacji płatków HDPE składa się z dwóch zestawów wytłaczarek jednoślimakowych i integruje funkcję podawania, uplastyczniania i granulowania w jednym kroku. Produktem końcowym wytwarzanym przez tę maszynę granulacyjną są wysokiej jakości peletki/granulki (patrz dodatkowe obrazy poniżej), które można bezpośrednio umieścić w maszynach do wtrysku tworzyw sztucznych lub innych zastosowaniach.
Zasada działania
Karmienie: Płatki są podawane do wytłaczarek za pomocą przenośników ślimakowych, którymi zarządza VFD. System podawania VFD zatrzymuje się automatycznie, gdy prąd elektryczny w wytłaczarce wzrasta i zostanie wznowiony dopiero, gdy prąd elektryczny powróci do standardowych parametrów.
Plastyfikacja i odgazowanie: Specjalistyczna wytłaczarka jednoślimakowa delikatnie topi wstępnie zagęszczony materiał. Resztki plastiku są topione i uplastyczniane w wytłaczarce pierwszego stopnia, a następnie wytłaczane przez wytłaczarkę drugiego stopnia. Dzięki temu „dwustrefowemu” systemowi odgazowywania próżniowego substancje lotne, takie jak substancje o niskiej masie cząsteczkowej i wilgoć, są skutecznie usuwane. W rezultacie powstają bardziej spójne produkty końcowe.
Filtracja roztopiona: Ten system wykorzystuje filtrację segmentową. Pierwszy ekstruder ma za zadanie usuwanie grubych zanieczyszczeń poprzez wstępną filtrację. Następnie do drugiego ekstrudera stosuje się filtr o dużej siatce, aby wyeliminować drobne cząsteczki. Obniża to częstotliwość wymiany mediów filtracyjnych i sit.

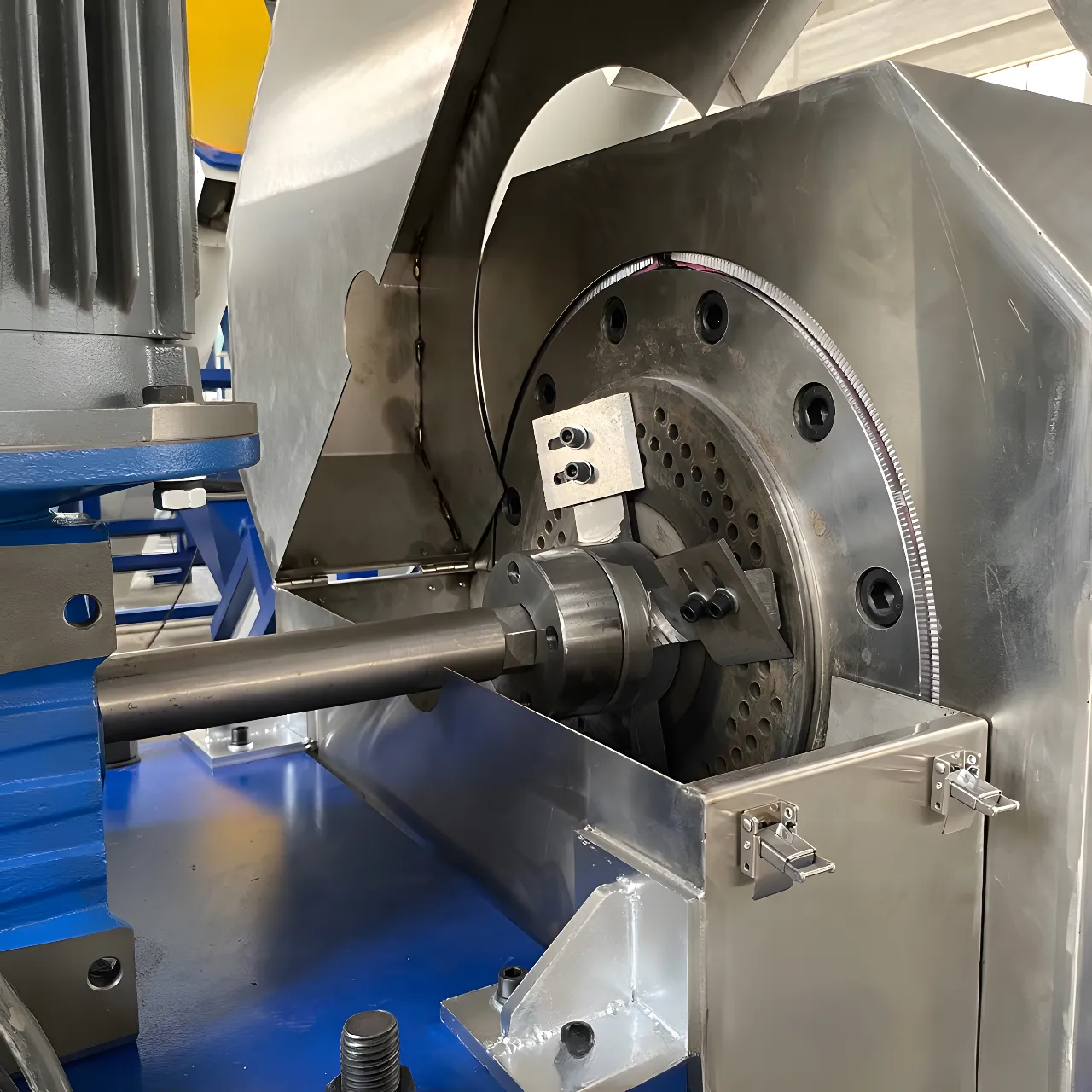

Peletyzacja: Aby przekształcić wytłaczany plastik w granulki, stosuje się standardowy system granulacji pierścienia wodnego z matrycą. Po uformowaniu granulek zaawansowane sito wibracyjne odwadniające jest łączone z poziomą odśrodkową maszyną odwadniającą, aby wysuszyć granulki do przechowywania.
Dane techniczne
| Rozmiar maszyny | Moc silnika (zagęszczarka) | Średnica śruby (mm) | P/D | Moc silnika (wytłaczarka) | Przepustowość (kg/h) |
|---|---|---|---|---|---|
| SJ80 | 37 kW | 80 | 36 | 45/55 kW | 160-220 |
| SJ100 | 55 kW | 100 | 36 | 90/110 kW | 300-380 |
| SJ120 | 90 kW | 120 | 36 | 132 kW | 450-480 |
| SJ140 | 110 kW | 140 | 36 | 160/185 kW | 500-650 |
| SJ160 | 132 kW | 160 | 34 | 220/250 kW | 800-1000 |
| SJ180 | 315 kW | 180 | 34 | 315 kW | 1000-1200 |
Dodatkowe obrazy
