Sistema de flotación por aire disuelto (DAF) para el tratamiento de aguas residuales industriales.
Un sistema de flotación de aire disuelto que separa sólidos en suspensión, aceites emulsionados, grasas y flocos biológicos de aguas residuales industriales utilizando flotación con microburbujas. El DAF se utiliza en la reciclaje de plástico, procesamiento de alimentos, petróleo y gas, carne y aves de corral, papel y pulpa, química y sectores municipales donde los tanques de sedimentación solos no pueden garantizar una calidad de efluente consistente o el cumplimiento normativo.
¿Por qué las plantas industriales eligen DAF en lugar de los clarificadores convencionales?
La sedimentación por gravedad funciona bien para sólidos pesados y densos, pero la mayoría de los efluentes industriales contienen sólidos suspendidos ligeros, grasas emulsionadas, aceites y flóculos biológicos que no se sedimentan de forma fiable. La flotación por aire disuelto (DAF) eleva estos contaminantes a la superficie mediante microburbujas, lo que permite a los operadores una eliminación uniforme en un espacio reducido.
Eliminación de altos niveles de SST y FOG en arroyos de difícil acceso.
El sistema DAF está diseñado para aguas residuales donde los sólidos en suspensión, las grasas, los aceites y los lubricantes son demasiado ligeros o están demasiado emulsionados para que los tanques de sedimentación los capturen de manera confiable, logrando una eliminación de hasta 95–99% cuando el sistema se combina correctamente con la química de coagulación y floculación.
Diseño compacto frente a clarificadores convencionales
Las unidades DAF funcionan con tasas de carga hidráulica mucho más altas que los decantadores por gravedad tradicionales, lo que permite el mismo rendimiento en una fracción del área de la planta, algo importante para plantas con limitaciones de espacio o que necesitan modernizar sus instalaciones.
Controlado por PLC y apto para funcionamiento continuo.
La dosificación automatizada, el control de la velocidad del skimmer y la gestión de la bomba de recirculación permiten que el sistema gestione cargas de entrada variables con una mínima intervención del operador, lo que permite mantener programas de producción continuos las 24 horas del día, los 7 días de la semana.
Construcción resistente a la corrosión para entornos de procesos exigentes.
Para aplicaciones que impliquen el tratamiento de aguas residuales cáusticas, ácidas o salinas, donde el acero al carbono requeriría un reemplazo frecuente, se ofrecen opciones de tanques y componentes de acero inoxidable SS304 o SS316L.
Reduce la carga en el tratamiento biológico posterior.
Al eliminar los sólidos en suspensión y gran parte del aceite y la grasa en la fase inicial, la DAF reduce la carga de DBO y SST en las etapas biológicas aeróbicas o anaeróbicas, mejorando su estabilidad y reduciendo los costos de energía de aireación.
Lodos más secos reducen los costos de eliminación.
Los lodos flotantes procedentes de la DAF suelen tener un mayor contenido de sólidos que los lodos procedentes de la sedimentación, lo que implica un menor volumen para la deshidratación y una reducción de los costes de transporte y eliminación cuando se combinan con una prensa o una centrífuga.
Esencial para Ciclos de Lavado de Agua en el Reciclaje de Plástico
Con la integración de nuestras soluciones dedicadas de tratamiento de agua de reciclaje, este sistema DAF está altamente optimizado para líneas de lavado de plástico post-consumidor que se enfrentan a contaminación variable.
Estabilidad en el Reciclaje de Agua Cerrada
Al eliminar sólidos en suspensión y contaminación flotante de manera más consistente, el DAF ayuda a mantener el agua de lavado utilizable para recirculación y reduce el riesgo de que la suciedad se vuelva a depositar en los escamas de plástico limpiados.
Soporta el Reuso de Agua en Alta Relación
Un agua de proceso más limpia significa una menor demanda de agua dulce, menos fluctuaciones en la calidad del agua y una línea de lavado más estable en general.
Adaptable a Materiales Post-Consumidor
Cuando la contaminación entrante varía día a día con los materiales de entrada post-consumidor, el DAF ayuda a suavizar el impacto en la calidad del agua de lavado mejor que los sistemas de sedimentación pasivos puramente.
Se adapta como módulo auxiliar principal.
En muchas plantas de reciclaje, lo mejor es considerar el DAF como parte del diseño de la línea de lavado, en lugar de añadirlo posteriormente una vez que surgen problemas con el agua.
Aplicaciones industriales
Los sistemas DAF se aplican allí donde los procesos industriales generan aguas residuales con sólidos en suspensión, aceites, grasas o material biológico flotante que deben clarificarse antes de su descarga o reutilización.
Tendederos para el reciclaje de plástico
Se utiliza después de la cribado y la equalización para eliminar finos, etiquetas, aceites, residuos de detergentes y microplásticos del agua de lavado de reciclaje para apoyar los ciclos cerrados.
Procesamiento de alimentos y bebidas
Elimina grasas, aceites, almidón, proteínas y materia orgánica en suspensión del agua de proceso antes del tratamiento biológico o la descarga, para cumplir con la autorización de vertido de efluentes industriales.
Procesamiento de carne, aves y mariscos
Procesa efluentes de alta concentración con elevados niveles de DBO, sangre, grasas animales y sólidos proteicos que sobrecargarían el tratamiento biológico si no se eliminaran previamente.
Petróleo y gas, efluentes de refinería
Separa los hidrocarburos emulsionados y los sólidos en suspensión del agua de producción, el agua de lavado y los efluentes de la refinería, donde se requiere la separación de agua y aceite antes de un tratamiento o descarga posterior.
Fábricas de pulpa, papel y cartón
Recupera fibras finas, cargas y pigmentos de recubrimiento de las aguas blancas y los efluentes de las salas de cribado, lo que facilita tanto la recuperación de fibras como la clarificación antes de su descarga o reutilización.
Fabricación de productos químicos y especializados
Se aplica para la eliminación de disolventes emulsionados, pigmentos, tensioactivos y partículas en suspensión de los efluentes de procesos donde el pretratamiento químico facilita la adhesión de microburbujas.
Cómo funciona un sistema de flotación por aire disuelto
El sistema DAF utiliza aire presurizado disuelto en agua a presión, que luego se libera para formar microburbujas que se adhieren a las partículas en suspensión y las transportan a la superficie formando una capa flotante que se puede retirar fácilmente.
Pretratamiento y dosificación de productos químicos
Las aguas residuales pasan por un proceso de cribado y ecualización, y luego reciben coagulante y floculante para desestabilizar los coloides y formar flóculos más grandes que las microburbujas pueden transportar a la superficie.
Disolución de aire a presión
Un flujo reciclado de agua clarificada se presuriza a 400–600 kPa y se satura con aire comprimido en un recipiente de presurización, disolviendo el aire en la solución.
Liberación de microburbujas y flotación
El fluido reciclado saturado se introduce en el tanque de flotación a través de boquillas. La caída de presión provoca la formación de millones de microburbujas (de 20 a 70 µm) que se adhieren a los flóculos y partículas, elevándolos a la superficie.
Desnatado superficial y eliminación de lodos
Un desnatador mecánico retira continuamente la capa de lodo flotante y la descarga para su deshidratación. El agua clarificada sale por la parte inferior del tanque de flotación.
Efluente clarificado para descarga o reutilización
El efluente tratado sale del tanque listo para su descarga al desagüe, tratamiento biológico o recirculación interna, según el estándar de calidad del efluente requerido.
DAF vs. Sedimentación por gravedad vs. Clarificadores de láminas
Cada tecnología de clarificación maneja un perfil de contaminación diferente. La DAF no siempre es la opción correcta, pero para la contaminación ligera, flotante o emulsionada, supera sistemáticamente a los métodos basados en la gravedad.
| Factor de decisión | Sistema DAF | Tanque de sedimentación por gravedad | Clarificador de láminas |
|---|---|---|---|
| El mejor en eliminar | Sólidos ligeros en suspensión, aceites emulsionados, grasa, flóculos biológicos | Sólidos densos y de rápida sedimentación, como arena, gravilla y lodos pesados. | Sólidos suspendidos de densidad media en aplicaciones de alto caudal y baja huella ambiental. |
| Rendimiento en FOG | Fuerte: las microburbujas elevan el aceite emulsionado a la superficie. | Débil: la grasa, el aceite y la suciedad emulsionados no se sedimentan por gravedad. | Limitado: las placas de láminas no son aptas para aceites emulsionados. |
| Huella | Compacto: alta capacidad de carga hidráulica | Grande: requiere un tiempo de residencia prolongado. | Compacto: las placas inclinadas aumentan el área efectiva |
| Características del lodo | Lodo flotante más seco: más fácil de deshidratar. | Lodos húmedos sedimentados: mayor contenido de agua, mayor volumen de eliminación. | Similar a la sedimentación convencional, depende del afluente y de la química. |
| Cuándo elegir | Cuando la eliminación de SST o FOG es el objetivo principal y el espacio es limitado. | Cuando el objetivo principal es la eliminación de sólidos gruesos como etapa de pretratamiento | Cuando se requiere un alto caudal y una eliminación media de sólidos en una unidad compacta. |
Especificaciones tecnicas
Los modelos DAF estándar cubren los rangos de caudal industrial más comunes. Se ofrecen configuraciones personalizadas y de mayor capacidad para adaptarse a cargas de aguas residuales específicas, características del afluente y objetivos de efluente.
| Modelo | ERM-DAF10 | ERM-DAF20 | ERM-DAF50 | ERM-DAF100 |
|---|---|---|---|---|
| Capacidad de flujo | 10 m³/h | 20 m³/h | 50 m³/h | 100 m³/h |
| Potencia del motor | 4,0 kW | 5,5 kW | 11 kW | 18,5 kW |
| Presión de saturación | 400–600 kPa | 400–600 kPa | 400–600 kPa | 400–600 kPa |
| Relación de aire disuelto | 5–15% | 5–15% | 5–15% | 5–15% |
En función de los requisitos de la aplicación, se ofrecen como opciones de configuración depósitos fabricados en acero inoxidable SS304 o SS316L, paneles de control PLC, integración de dosificación automática de productos químicos y certificación CE.
Galería de máquinas

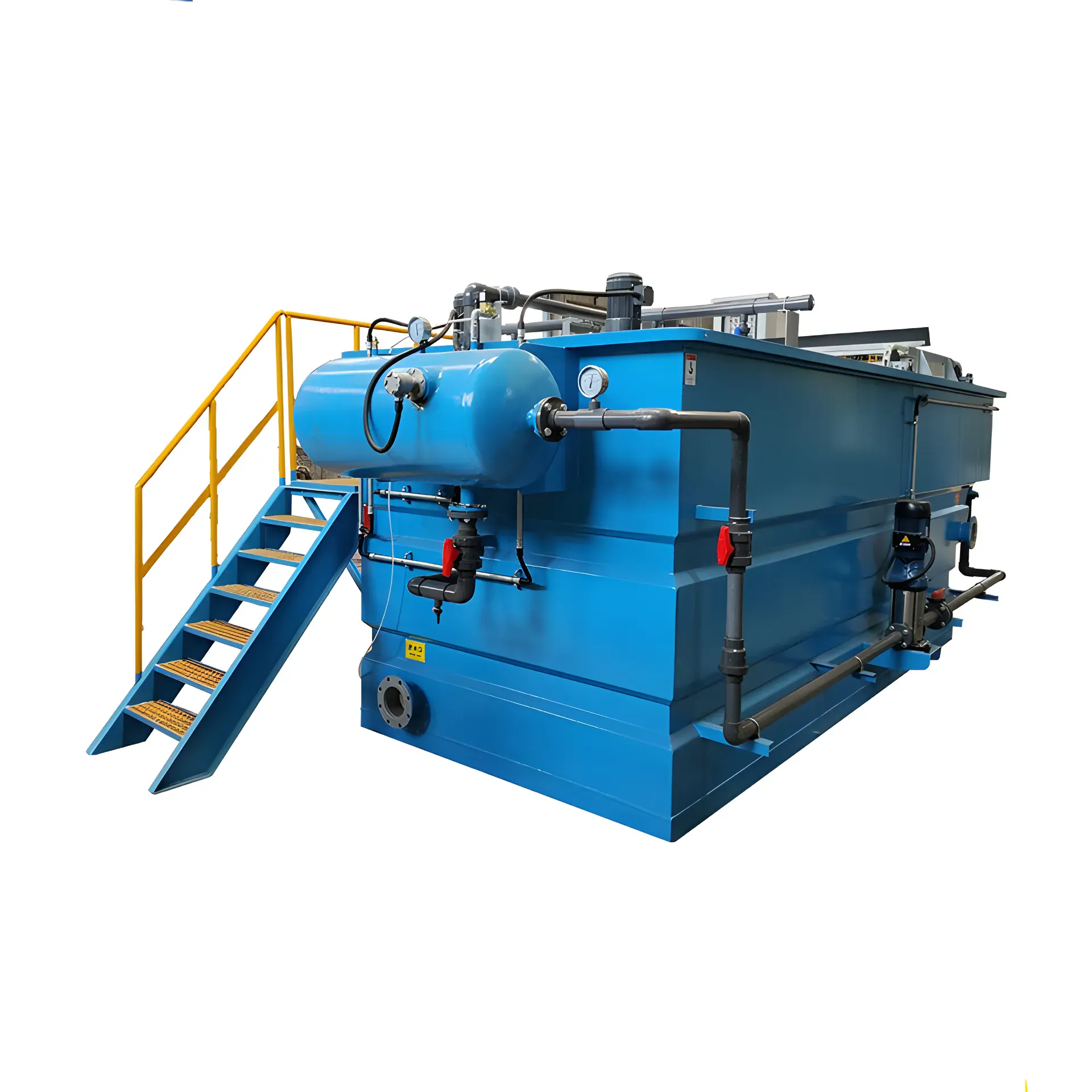

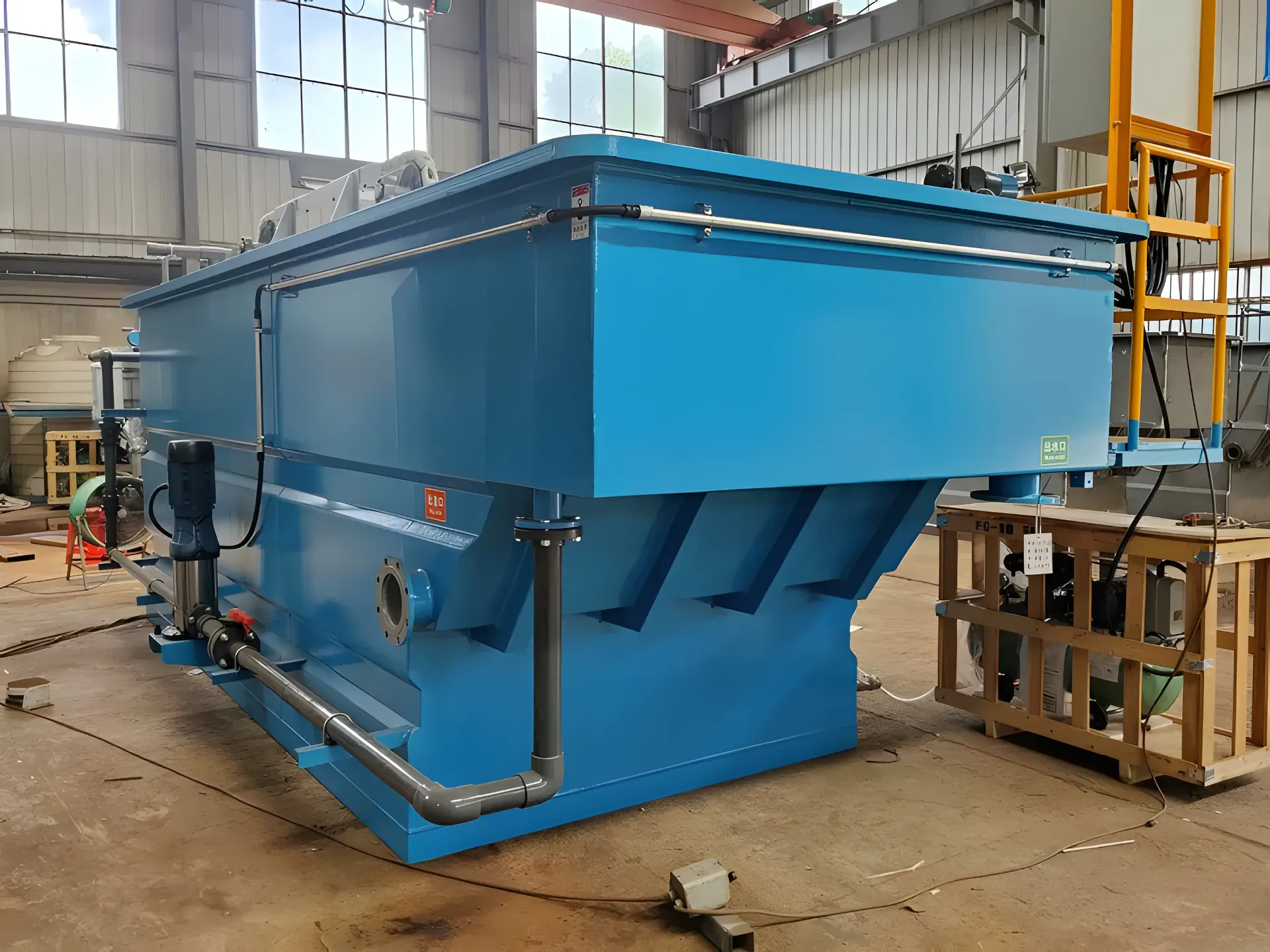

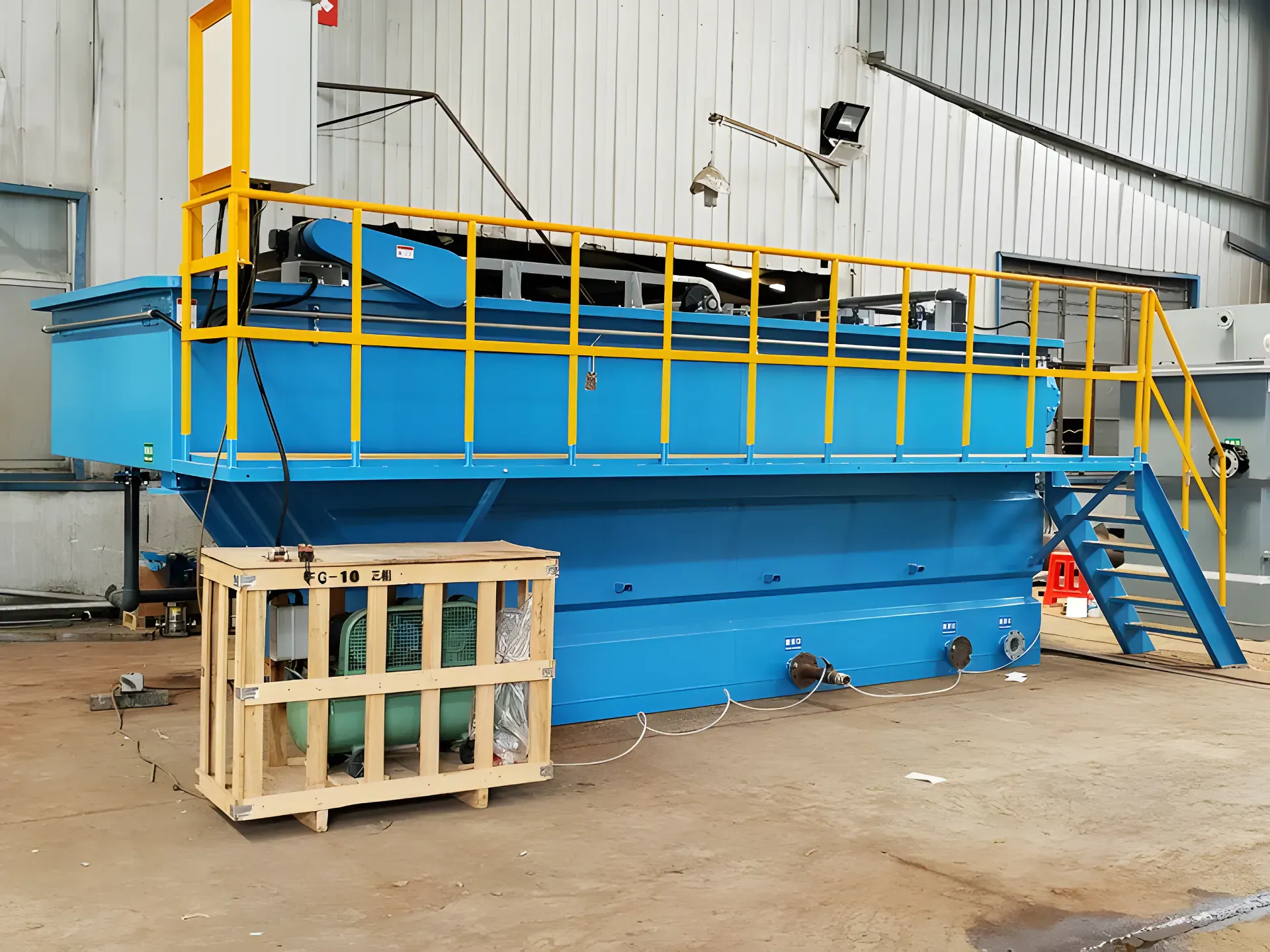

Vistas de referencia de los sistemas DAF Energycle en instalaciones de tratamiento de aguas residuales industriales.
-2.webp)
Preguntas frecuentes
Preguntas frecuentes de ingenieros de planta y gerentes de instalaciones que evalúan sistemas DAF para el tratamiento de aguas residuales industriales.
Cuando se combinan correctamente con la química de coagulación y floculación adecuada para las aguas residuales específicas, los sistemas DAF suelen lograr una eliminación de SST del 95 al 991 TP7T y una eficiencia similar en la eliminación de FOG. El rendimiento exacto depende de las características del afluente, la dosis química y la relación de recirculación, y debe confirmarse mediante una prueba de laboratorio o un ensayo piloto.
Para la mayoría de las aplicaciones industriales, la dosificación de coagulantes y floculantes mejora significativamente el rendimiento, especialmente en aceites emulsionados y sólidos suspendidos finos. Algunos fluidos de alimentación monofásicos limpios pueden tratarse sin productos químicos, pero las aguas residuales con contaminación compleja casi siempre se benefician del acondicionamiento químico previo a la celda de flotación.
El plazo de entrega varía según la complejidad del proyecto. Las unidades estándar pueden entregarse y ponerse en marcha en pocas semanas. Los sistemas más grandes o diseñados a medida, adaptados a condiciones de entrada, caudales y requisitos de integración específicos, tendrán plazos de entrega más largos, que se confirmarán durante la fase de ingeniería.
Sí. La relación de recirculación, la dosificación de productos químicos y la velocidad del skimmer, controladas por PLC, permiten que el sistema se adapte a las fluctuaciones de carga. Un tanque de ecualización aguas arriba estabiliza aún más el afluente, lo que constituye la forma más eficaz de proteger el rendimiento del DAF durante los picos de producción o los eventos de descarga por lotes.
Proporcione el caudal máximo y promedio de aguas residuales, las concentraciones de SST, FOG y DBO en el afluente, el rango de pH y temperatura, el estándar de descarga del efluente o el objetivo de reutilización, el espacio disponible y si ya existe un sistema de ecualización o dosificación química. Una prueba de laboratorio con su muestra de aguas residuales permite al equipo confirmar el tipo de producto químico, la dosis y la eficiencia de eliminación esperada antes del diseño del sistema.
En muchas aplicaciones, como el reciclaje de plástico y la lavado industrial, sí. El DAF mejora significativamente la estabilidad del agua mediante la eliminación de sólidos en suspensión y flotables, permitiendo un alto porcentaje de recirculación del agua de proceso.
