Mașină și linie de reciclare a anvelopelor — Sistem de producție a cauciucului mărunțit

Sisteme Integrat de Recuperare a Cauciucului

Mașină de reciclare a pneurilor uzate, Echipamente și Linie

Transformați anvelopele scoase din uz în granule de cauciuc de înaltă puritate prin separarea automatizată a oțelului și a fibrelor (recuperare sârmă de oțel ≥99%, eliminare textile ≥98%) pentru o producție stabilă, o funcționare mai sigură și un consum redus de energie pe tonă. Complet personalizabilă cu mărci de componente de prim rang (Siemens, Schneider, ABB, WEG) și metalurgie opțională a lamelor rezistente la uzură (D2, SKD-11) pentru anvelope de turisme, camioane și OTR.

Cum Funcționează Linia de Reciclare a Pneurilor

Procesare multi-stagială avansată pentru recuperare stabilă, puritate înaltă și dimensiuni controlate ale particulelor. Fiecare piesă de echipament de reciclare a pneurilor din linie este sincronizată printr-un sistem de control central, astfel încât echipamentele să funcționeze ca un proces continuu, nu ca mașini disconectate.

1

Mărunțire primară

Tăiere cu două axe, cu torsiune mare, reduce pneurile la benzi de 50-150 mm.

Reducerea dimensiunii
2

Eliminarea Oțelului

Separatorul magnetic overband suspendat extrage automat oțelul eliberat cu o rată de separare ≥99%.

Eliminare Oțel ≥99%
3

Granulare

Rasper și granulator reduc șirurile la bucăți și granule.

Crushing Fin
4

Separare a fibrelor

Clasificarea pneumatică optimizată elimină textilele și puful cu o eficiență de separare ≥98%.

Eliminare Fibre ≥98%
5

Clasificare precisă

Clasificatorul și ecranul mențin o prafie constantă de 30-120 de grămi.

Controlul Dimensiunii
6

Ambalaj

Pachetarea controlată prin PLC a măsoară și ambalează produsul final.

Ieșire Automată

Beneficii Cheie pentru Operatori

De ce liderii industriei aleg această linie integrată de reciclare a pneurilor pentru o producție stabilă și de valoare înaltă.

Ieșire de înaltă puritate

Separarea magnetică în mai multe etape (recuperare oțel ≥99%) și clasificarea aerodinamică cu ciclon (eliminare fibre ≥98%) livrează granule curate de cauciuc și pulbere fină de calitate superioară, care obțin cele mai bune prețuri pe piață.

Automatizare inteligentă

Controlul automatizat prin PLC la nivelul liniei stabilizează fluxul și previne blocajele. Mărcile principale de acționare și electrice (Siemens, Schneider, ABB, WEG) pot fi adaptate la standardele uzinei dumneavoastră.

Eficiență energetică

Drivurile optimizate și fluxul de proces ajustat reduc consumul specific de energie pe tonă fără a sacrifica capacitatea de producție.

Modulară & Personalizabilă

Configurabilă cu componente opționale de la mărci de renume Tier-1 (Siemens, SEW, SKF), aliaje premium pentru lame (D2, SKD-11) și module scalabile de capacitate pe măsură ce volumul de lucru crește.

Sigur și conform

Construit în jurul siguranței operatorului, controlului integrat al prafului și al cerințelor stricte de conformitate cu mediul pentru siturile industriale moderne.

Costuri operaționale mai mici

Metalurgia opțională a lamelor rezistente la uzură (oțel de scule D2, SKD-11) prelungește durata de viață între reascuțiri și reduce costurile de înlocuire a pieselor de uzură.

Problemă și soluție

De la punctele de durere la performanță

Componente optimizate pentru uzură și design prietenos pentru service, reduc timpul de întrerupere neplanificat și costurile de întreținere pe termen lung.

Limitări tradiționale

  • Calitate inconsistentă și contaminare
  • Piese generice fixe cu durabilitate redusă
  • Consum mare de energie pe ton
  • Oprirea neplanificată frecventă din cauza blocajelor
VS

Avantajul Energycle

  • Clasificare în circuit închis (puritate: ≥99% oțel, ≥98% fibre)
  • Mărci de prim rang configurabile (Siemens, Schneider, SEW)
  • Lame de uzură opționale D2 / SKD-11 pentru o durată de viață extinsă
  • Sistem de control PLC sensibil la sarcină ce previne blocajele

Vizualizare Linie de Procesare Video

Vedeți întreaga linie de reciclare în acțiune prin etapele de tăiere, separare și măcinare fină.

Aplicații și Valoare de Piață

Utilizări comerciale valoroase pentru granulele și pulberile de cauciuc reciclat.

Suprafețe sportive

Granule consistente pentru stratul de suprafață al șoselelor și infilarea gazonului artificial.

Liber

Produse Industriale

Furnizăm matrace, plăci antivibraționale, garnituri și produse modelate.

Fabricarea anvelopelor

Utilizează cauciucul reciclat în noi compoziții de anvelope și amestecuri speciale.

Construcții

Suportăm membrane, panouri acustice și produse arhitecturale.

Recovery de Energie

Pregătim materiile prime pentru aplicațiile de piroliză, carbon negru și TDF.

Componente Cheie

Machinării grele proiectate pentru a funcționa ca o unitate coordonată unică.

bandă transportoare

bandă transportoare

Transferă anvelopele și granulele între etape cu un alimentare stabilă și continuă.

Tocător pentru anvelope

Tocător pentru anvelope

Mărunțire primară cu doi arbori și cuplu ridicat, echipată opțional cu lame din aliaj D2 / SKD-11 pentru anvelope întregi sau dejantate.

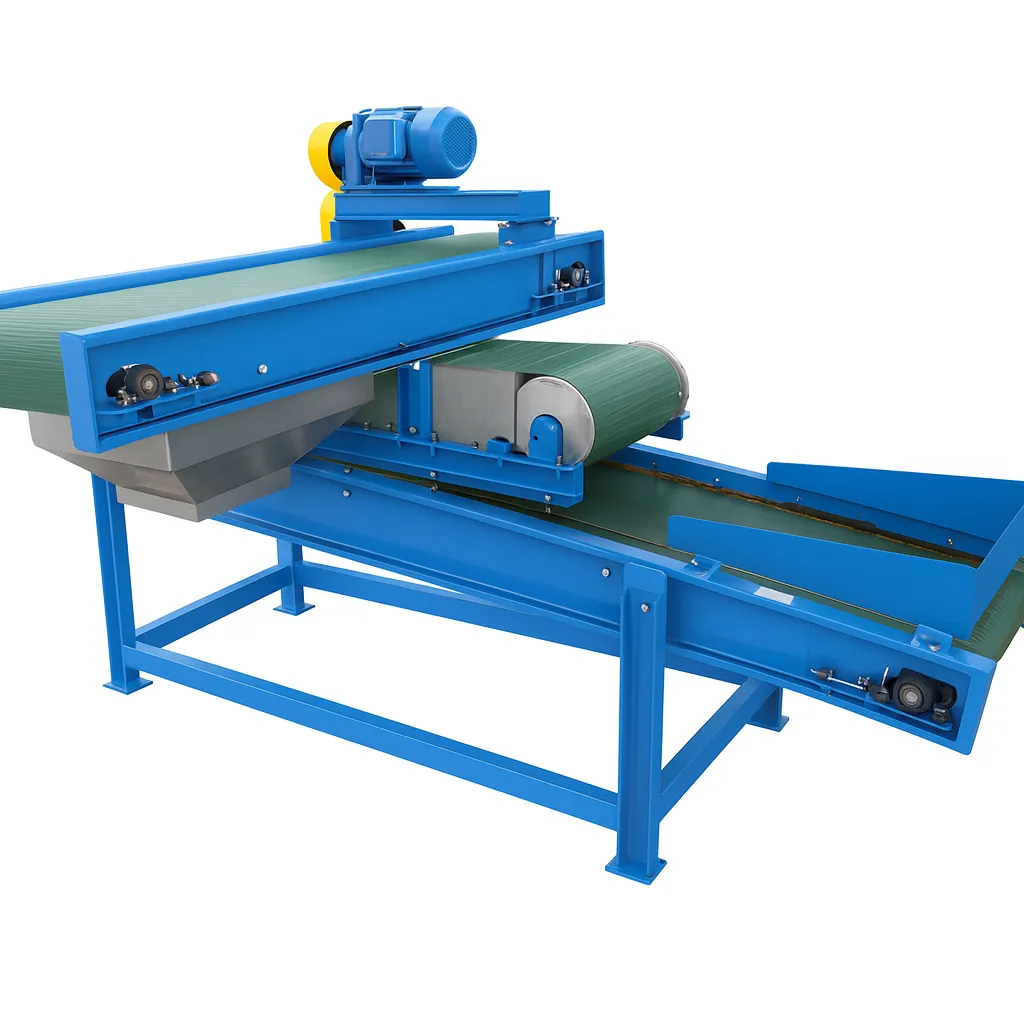

Separator magnetic

Separator magnetic

Separatorul magnetic overband suspendat extrage automat sârma feroasă (rată de separare ≥99%) pentru protecția morilor din aval.

Mașină de râșnit cauciuc

Mașină de râșnit cauciuc

Aplică o forfecare puternică cu valțuri și lame din aliaj rezistent la uzură pentru fragmentarea bucăților în granule uniforme.

Separator de Fibre

Separator de Fibre

Extrage scamele textile și de nailon prin flux de aer ciclonic calibrat, atingând o eficiență de eliminare a fibrelor ≥98%.

Gradator de pulbere de cauciuc

Gradator de pulbere de cauciuc

Sortează pulberile după dimensiune prin aerodinamică și o roată clasificatoare la înaltă viteză.

Măcinător Fin

Măcinător Fin

Produce pulberi de 80-200 mesh din cauciuc curat, pre-dimensionat.

Sistem de control PLC

Sistem de control PLC

Monitorizare centralizată cu interblocări de siguranță; componente PLC, HMI și electrice personalizabile (Siemens, Schneider, Omron).

De ce linia noastră integrată se distinge.

Compară abordarea Energycle pentru echipamentele de reciclare a pneurilor cu configurațiile tradiționale mașină cu mașină, unde echipamentele ne potrivite limită adesea randamentul și puritatea.

Capacitate Linie integrată Configurație tradițională
Puritatea produsului Puritate Ridicată (separare oțel ≥99%, eliminare fibre ≥98%) Puritate variabilă / sârmă reziduală
Metalurgia Lamelor Personalizabilă (oțel de scule D2 / SKD-11) Oțel carbon standard (uzură rapidă)
Mărci Componente Principale Mărci Tier-1 Flexibile (Siemens, Schneider, WEG, SEW) Piese generice standard fără marcă
Automatizare Control și monitorizare la nivel de linie Per mașină
Disponibilitate Monitorizare anti-blocare și predictivă Risc mai mare de blocare
Eficienţă Acționări optimizate și reglarea proceselor Eficiență energetică mai scăzută
Scalabilitate Actualizări modulare gata disponibile Limitat

Glisați orizontal pentru a vedea tabelul complet.

Specificații tehnice

Alege configurația sistemului care se potrivește capacității și cerințelor de producție țintă.

Model Capacitate (t/h) Dimensiunea intrării Dimensiune de ieșire Putere (Linie) Amprentă la sol
TRM-S 0.5 – 1.0 ≤ 1200 mm 10-30 mm / 30-120 ochiuri 180-220 kW 22×12×6 m
TRM-M 1.0 – 2.0 ≤ 1200 mm 10-30 mm / 30-120 ochiuri 260-320 kW 28×14×7 m
TRM-L 2.0 – 4.0 ≤ 1600 mm 10-30 mm / 30-120 ochiuri 420-520 kW 36×18×8 m

Glisați orizontal pentru a vedea tabelul complet.

Opțiuni Principale de Inginerie & Personalizare
Rată de Separare a Sârmei de Oțel ≥ 99% — Separarea magnetică multietapă cu bandă transversală și tambur asigură eliberarea curată a oțelului și protecția echipamentelor din aval.
Rată de Eliminare a Fibrelor Textile ≥ 98% — Separatorul de aer de înaltă eficiență cu cicloane calibrate livrează granule de cauciuc de calitate comercială, fără scame.
Metalurgia Lamelor (Opțional) D2 / SKD-11 / 55SiCr — Oțeluri de scule înalt aliate, tratate termic în vid la 58–62 HRC. Configurabile în funcție de materia primă (anvelope turisme, camioane sau OTR) pentru o rezistență îndelungată.
Mărci Componente Principale (Opțional) Complet Personalizabil: Motoare (Siemens, WEG, Wannan), PLC & Electrice (Siemens, Schneider, Omron), Reductoare (SEW, Guomao), Rulmenți (SKF, NSK, ZWZ) în funcție de specificațiile proiectului.

Glisați orizontal pentru a vedea tabelul complet.

Rezultate verificate

Ce spun operatorii despre stabilitatea și calitatea liniilor noastre de reciclare.

★★★★★★

Linia a livrat o calitate constantă a crumbelor și a redus reparațiile la aproape zero. În general, randamentul a crescut cu 28% de la schimbare.

Alex Carter Director de operațiuni, NorthWest Rubber
★★★★★★

Automatizarea inteligentă și designul anti-blocare au redus semnificativ timpul de întrerupere. Ferestrele de întreținere sunt mai scurte și mai ușor de programat.

Priya Nair Manager de fabrică, EcoTire Recycling
★★★★★★

Energie pe tonă este cu două cifre mai mică comparativ cu linia noastră tradițională, iar puritatea produsului este semnificativ mai mare.

Marco Silva Conducător de proiect inginerie, GreenLoop Materials

Întrebări frecvente (FAQ)

Întrebări comune privind alegerea liniei, capacitatea și producția de material.

O instalație de reciclare a anvelopelor este un sistem integrat care procesează anvelopele uzate în granule de cauciuc, separând automat oțelul (rată de recuperare ≥99%) și fibrele textile (rată de eliminare ≥98%) pentru a obține un produs finit de înaltă puritate, pregătit pentru comercializare.

Linia combină reducerea dimensiunilor în mai multe etape, separarea magnetică a oțelului, îndepărtarea fibrelor cu aer și sortarea fină pentru a obține dimensiuni controlate ale particulelor.

Anvelopele de autoturism, camion și OTR pot fi prelucrate atunci când linia este adaptată la dimensiunea materiei prime și la specificațiile de ieșire dorite.

Da. Fiecare linie include dispozitive de blocare de siguranță, control centralizat și protecție a echipamentelor pentru a asigura o funcționare stabilă și sigură.

Consumul depinde de tipul materialului și de dimensiunea produsului final. Utilizăm sisteme de acționare optimizate și reglarea procesului pentru a menține consumul de kWh pe tonă cât mai scăzut posibil.

Da. Toate componentele critice sunt personalizabile pentru a corespunde preferințelor fabricii dumneavoastră și standardelor electrice locale: puteți alege motoare de la Siemens sau WEG, PLC-uri și aparataj de comutație de la Schneider, Siemens sau Omron și rulmenți de la SKF sau NSK. În plus, cuțitele pentru tocător și granulator sunt disponibile opțional din oțeluri de scule premium precum D2 sau SKD-11 (tratate termic în vid la 58–62 HRC) pentru o rezistență maximă la uzură la măcinarea anvelopelor abrazive de camioane și de utilaje miniere (OTR).

Costul echipamentelor depinde de capacitate și de calitatea produsului final dorit — o linie simplă de producție a așchiilor costă mult mai puțin decât o linie completă de producție a cauciucului mărunțit sau a pulberii fine, care include granulare, separarea fibrelor și măcinare. Pe lângă echipamente, trebuie să includeți în buget lucrările de construcții civile, racordarea la rețeaua electrică, sistemul de aspirare a prafului, taxele vamale și instruirea operatorilor. Deoarece variabilele diferă în funcție de proiect și de regiune, trimiteți-ne capacitatea țintă și calitatea produsului final dorit, iar noi vă vom pregăti o ofertă specifică.

Capacitatea de procesare este determinată de cantitatea anuală de materie primă și de orele de funcționare: împărțiți cantitatea anuală de tone la numărul de zile lucrătoare și la orele de producție pe zi, apoi adăugați o marjă pentru timpul de nefuncționare. De exemplu, 12,000 t/an la 250 de zile, cu 16 ore/zi, echivalează cu 3.0 t/h înainte de a lua în considerare timpul de nefuncționare; modelul TRM-L acoperă acest proiect. Această linie este disponibilă în intervalul aproximativ de 0.5–4 t/h (TRM-S, TRM-M, TRM-L); volume foarte mici pot fi neeconomice pentru produsele granulate sau pulbere de înaltă valoare. Pentru volume mult mai mari, o linie dedicată, mai mare, este cea mai bună soluție.

TDF (combustibil derivat din anvelope) reprezintă așchii grosiere de anvelope arse în cuptoare de ciment și cazane pe biomasă — produsul cel mai simplu și cu cea mai mică valoare. TDA (agregat derivat din anvelope) reprezintă așchii din care s-a îndepărtat oțelul, utilizate ca material de umplutură ușor în ingineria civilă. Cauciucul granulat este cauciucul granulat (de obicei cu granulație de 10–30 mesh) din care s-au îndepărtat oțelul și fibrele, utilizat în produse turnate, suprafețe sportive și asfalt modificat. Pudra fină de cauciuc (40–200 mesh) reprezintă produsul cu cea mai mare valoare. Valoarea crește de la TDF la TDA, la granule și la pudră fină — la fel și complexitatea liniei de producție: TDF necesită cea mai simplă configurație, în timp ce granulele și pudra necesită granulatoare, separarea fibrelor și măcinare suplimentară.

Amortizarea investiției depinde de capacitate, de calitatea produsului obținut, de costul materiei prime și de timpul de funcționare, astfel încât variază semnificativ de la un proiect la altul. Produsele finale cu valoare mai mare, cum ar fi pulberea fină de cauciuc, îmbunătățesc randamentul în comparație cu vânzarea așchiilor grosiere, dar necesită o prelucrare mai complexă. Efectuați o analiză de sensibilitate privind veniturile din taxele de depozitare, prețul produsului final și aprovizionarea cu materie primă înainte de a vă angaja — putem construi acest model pe baza cifrelor dvs. reale.

Da — anvelopele OTR (off-the-road) și cele miniere pot fi prelucrate atunci când linia este configurată cu o stație de pre-tăiere pentru sarcini grele, o mașină de îndepărtare a talonului și lame de tocător întărite. Cauciucul OTR este mult mai dur decât cel al anvelopelor pentru autoturisme și uzează rapid lamele standard, astfel încât instalațiile OTR utilizează de obicei lame din oțel pentru scule D2 sau acoperite cu HVOF și funcționează la un randament mai mic decât în cazul anvelopelor pentru autoturisme. Specificarea capacității de prelucrare a anvelopelor OTR încă de la început este considerabil mai ieftină decât adaptarea ulterioară a echipamentului, așa că menționați acest aspect încă din etapa de ofertare.

Construiește-ți Linia ta de Reciclare Integrată

Spune-ne despre dimensiunile anvelopelor tale, producția țintă și randamentul planificat. Vom trimite o configurație personalizată și o ofertă de proiect complet.
