Dualfunktionale Verarbeitung

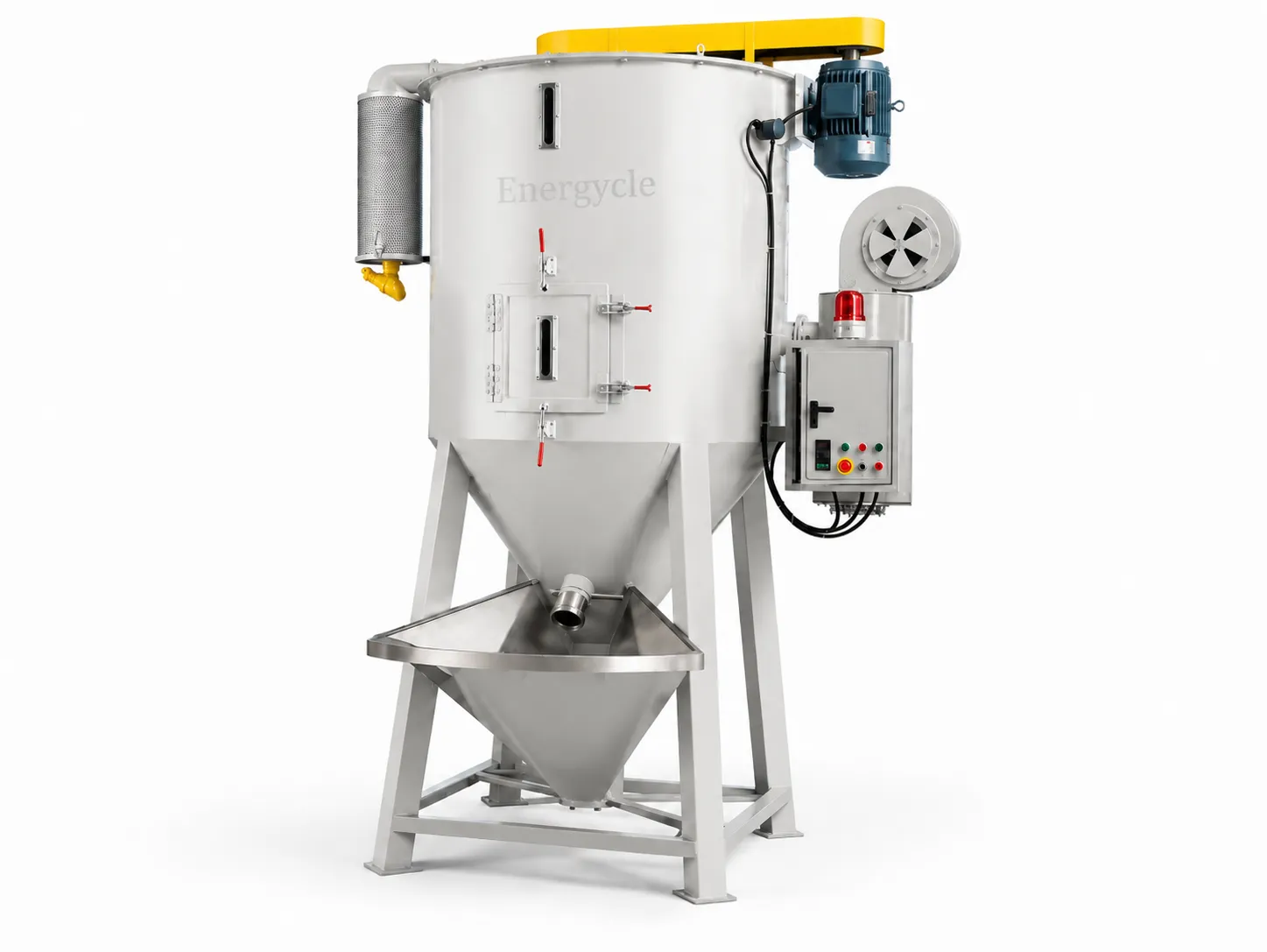

Vertikaler Misch-Trockner
Die ultimative Zusatzmaschine für Ihre Produktionslinie. Unser vertikaler Mischtrockner trocknet, mischt und färbt Kunststoffgranulat fachmännisch in einer effizienten, platzsparenden Einheit und gewährleistet so eine gleichbleibend hochwertige Beschickung Ihrer Extruder und Spritzgießmaschinen.
Optimieren Sie Ihre Materialvorbereitung
Ersetzen Sie mehrere Maschinen durch eine einzige, hocheffiziente Lösung, die Ihren Arbeitsablauf optimiert, Energie spart und jedes Mal perfekt aufbereitete Materialien liefert. Das Gerät, das auch als Trocknungsmischer oder Granulat-Trockner bezeichnet wird, vereint das Mischen und die Heißlufttrocknung in einer vertikalen Anlage.
Gleichzeitiges Trocknen und Mischen
Dieses Mehrzweck-Arbeitspferd kombiniert Heißlufttrocknung mit kontinuierlichem Mischen und stellt so sicher, dass das Granulat in einem einzigen Zyklus sowohl feuchtigkeitsfrei als auch perfekt mit Farbstoffen oder Masterbatch homogenisiert ist.
Einheitliche und konsistente Ergebnisse
Die einzigartige Spiralhebe- und Zentrifugalverteilungswirkung garantiert, dass jedes Granulat gleichmäßig der Hitze ausgesetzt und gründlich vermischt wird, wodurch Klumpen und Farbinkonsistenzen vermieden werden.
Energieeffizientes Design
Verfügt über einen doppelschichtig isolierten Zylinder und ein effizientes Heißluftgebläse zur Minimierung des Wärmeverlusts, wodurch der Energieverbrauch im Vergleich zu separaten Trocknungs- und Mischeinheiten erheblich gesenkt wird.
Sichere und einfache Bedienung
Eingebaute Sicherheitsverriegelungen, eine niedrige Einfüllöffnung für einfaches Befüllen und eine PID-Temperaturregelung machen die Bedienung für Ihr Team unkompliziert und sorgenfrei.
Platzsparendes vertikales Design
Die kompakte vertikale Bauweise ersetzt separate Trockner und Mischer und schafft so wertvolle Bodenfläche in Ihrem Produktionsbereich, während gleichzeitig zwei Arbeitsgänge zu einem zusammengefasst werden.
Edelstahlkonstruktion
Alle Kontaktteile sind aus Edelstahl SUS304 gefertigt, um Langlebigkeit, Korrosionsbeständigkeit und einfache Reinigung beim Wechsel zwischen verschiedenen Materialien zu gewährleisten.
Wie es funktioniert
Das Funktionsprinzip
Ein kontinuierlicher Zyklus aus Anheben, Verteilen und Trocknen gewährleistet, dass jedes Granulat gleichmäßig aufbereitet wird – genau diese Kombination aus Trockner und Mischer macht das Gerät zu einer kompakten Alternative zu einem separaten Mischer und Granulat-Trockner.
Heben
Eine zentrale Schneckenschnecke hebt Kunststoffgranulat vorsichtig vom Boden des Edelstahlfasses nach oben.
Mischen
Im oberen Bereich verteilt die Zentrifugalkraft das Granulat in einer „Regenschirm“-Form und lässt es kaskadenartig nach unten fallen, um eine gründliche Durchmischung zu gewährleisten.
Trocknen
Gleichzeitig strömt gezielt erwärmte Luft nach oben und entzieht den herabfallenden Granulaten effizient die Feuchtigkeit.
Entladung
Nach Abschluss des zeitlich festgelegten Zyklus werden perfekt getrocknete und gemischte Granulate ausgeliefert, die bereit zur Extrusion oder zum Formen sind.
Heben
Eine zentrale Schneckenschnecke hebt Kunststoffgranulat vorsichtig vom Boden des Edelstahlfasses nach oben.
Mischen
Oben verteilt die Zentrifugalkraft die Granulate in einer schirmartigen Form und lässt sie kaskadenartig nach unten fallen, um eine gründliche Durchmischung zu gewährleisten.
Trocknen
Gleichzeitig strömt gezielt erwärmte Luft nach oben und entzieht den herabfallenden Granulaten effizient die Feuchtigkeit.
Entladung
Nach Abschluss des zeitlich festgelegten Zyklus werden perfekt getrocknete und gemischte Granulate ausgeliefert, die bereit zur Extrusion oder zum Formen sind.
Technische Daten
| Modellreihe | EC-VMD-Serie |
|---|---|
| Kapazitätsbereich | 200 kg bis 5000 kg (anpassbar) |
| Material von Trommel und Schaufeln | Edelstahl (SUS304) |
| Heizmethode | Elektrische Heizstäbe |
| Temperaturregelung | Intelligenter PID-Regler |
| Timer-Steuerung | 0 – 30 Minuten (einstellbar) |
| Hauptmerkmale | Isolierter Zylinder, Sicherheitsverriegelungen, niedriger Zufuhranschluss |
| Mobilität | Stabiler Standfuß mit optionalen Rollen |
Ideale Anwendungen
Gängige Anwendungsfälle, in denen der Vertikalmischer-Trockner hervorragend zur Vorbereitung sauberer, einheitlicher und trockener Rohstoffe beiträgt.
Trocknen von PET/HDPE/PP-Flocken
Effiziente Entfernung der Oberflächenspannung aus gewaschenen Schrotten, um die Extrusionsqualität nachfolgender Prozesse zu stabilisieren.
Mischen von Granulat und Pellets
Kombiniert Primärpellets mit Recycelpellets zu einer homogenen Mischung für ein einheitliches Schmelzen und eine konstante Farbe.
Masterbatch- und Additivmischung
Verteilung von Masterbatch und Additiven auf einheitliche Weise, um Streifen und Farbunterschiede zu vermeiden.
Vorverarbeitung für die Extrusion
Bereitet einen stabilen, trockenen und gleichmäßig gemischten Rohstoff für Extrusions- oder Spritzgießlinien vor.

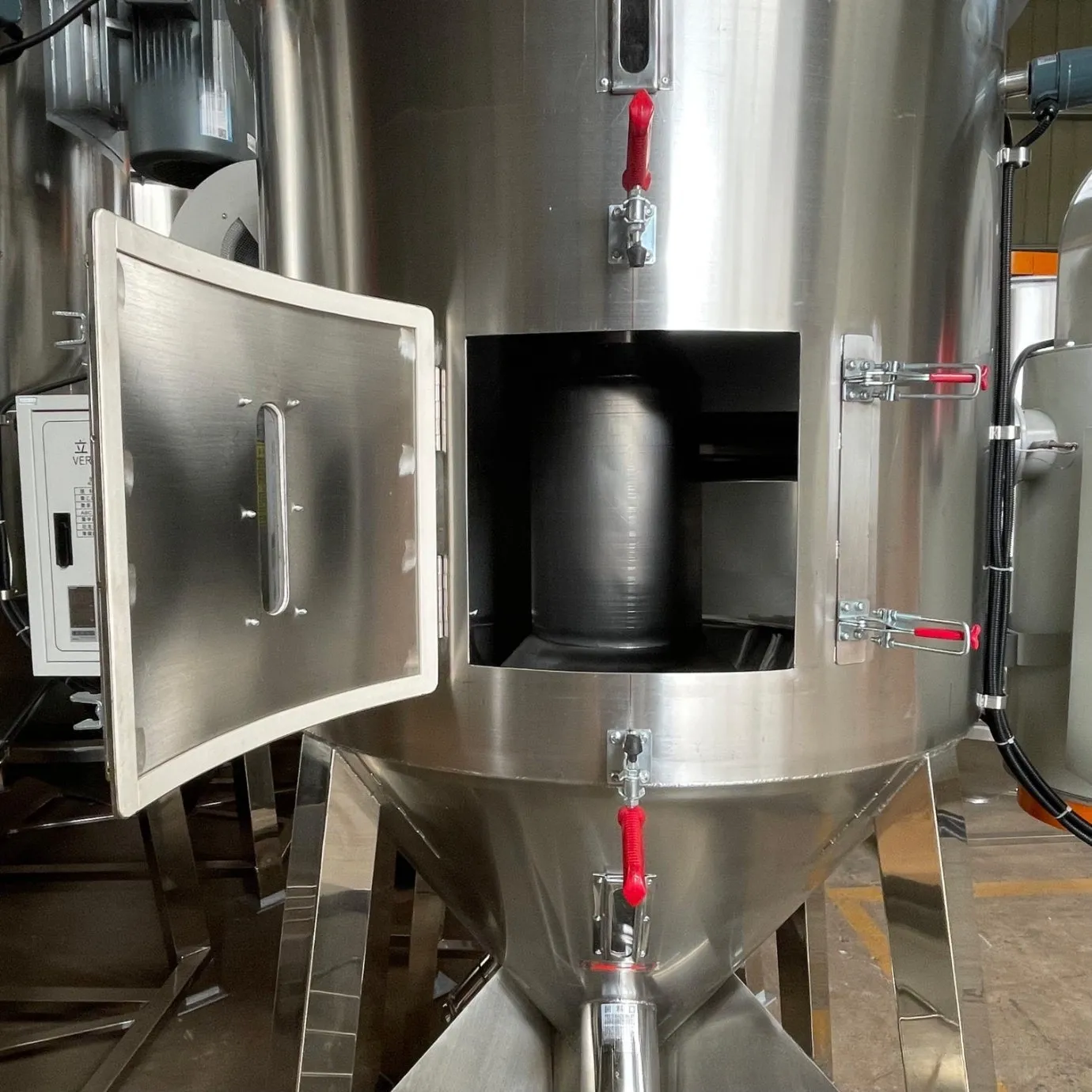

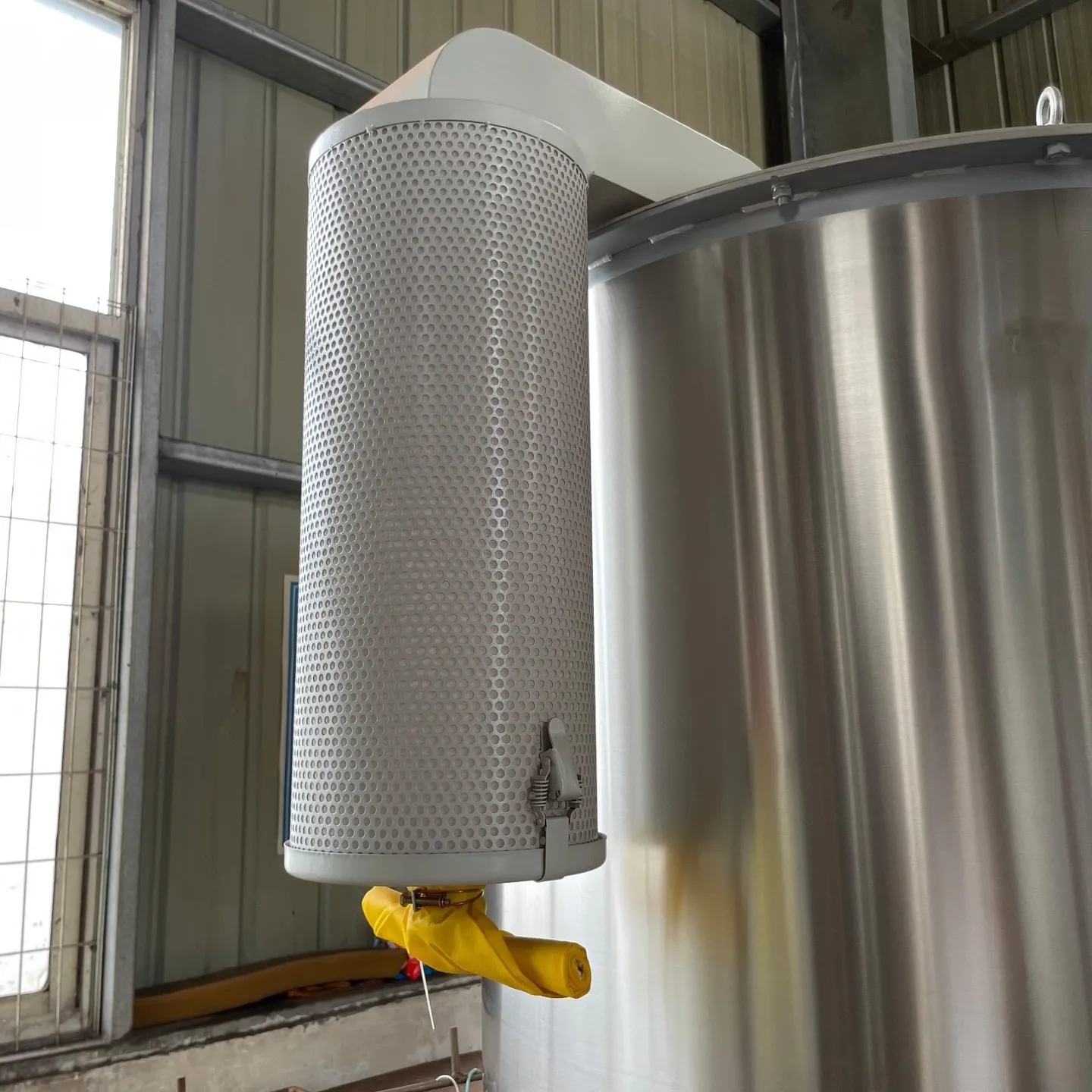

Maschinenstruktur
Robuste Konstruktion mit Edelstahl-Kontaktteilen für einen langlebigen, kontaminationsfreien Betrieb.
In Aktion erleben
Gerätepräsentation
Zuverlässiger Support über den gesamten Lebenszyklus der Maschine hinweg
Von der Installationsplanung bis zur routinemäßigen Wartung sorgt unser Serviceteam dafür, dass der Vertikalmisch-Trockner sicher und zuverlässig läuft.
1 Jahr eingeschränkte Garantie
Für das Gerät gilt eine einjährige beschränkte Garantie, die Herstellungsfehler an wesentlichen mechanischen und elektrischen Bauteilen abdeckt. Normale Verschleißteile werden gesondert behandelt.
Installationshinweise
Wir bieten Beratung zu Fundamenten, Stromversorgung, Belüftung, Freiräumen und Leitungsintegration, um eine effiziente Installation und Inbetriebnahme zu gewährleisten.
Ersatzteilversorgung
Für die laufende Wartung sind Ersatzheizelemente, Sensoren, Lager, Dichtungen, elektrische Komponenten und andere Ersatzteile erhältlich.
Technische Unterstützung
Fernfehlerbehebung, Betriebsempfehlungen, Wartungshinweise und optionaler Vor-Ort-Service stehen zur Verfügung, wenn die Projektbedingungen zusätzliche Unterstützung erfordern.
Häufig gestellte Fragen
Ja, das ist der Hauptvorteil. Die Maschine zirkuliert das Kunststoffgranulat mechanisch zum Mischen und bläst gleichzeitig präzise erwärmte Luft zum Trocknen durch das Granulat. Diese doppelte Wirkung erfolgt in einem einzigen, effizienten Zyklus, wodurch Zeit, Platz und Energie eingespart werden.
Die Maschine eignet sich für eine Vielzahl von Kunststoffgranulaten und -pellets, darunter PP, PE, PVC, ABS, PS und weitere. Sie ist zum Mischen von Neuware mit Masterbatch, Farbstoffen oder Mahlgut sowie zum Vortrocknen von Materialien vor dem Extrudieren oder Spritzgießen konzipiert.
Das System ist mit einem intelligenten PID-Temperaturregler ausgestattet. Damit können Sie eine präzise Zieltemperatur für den Trocknungsprozess einstellen. Der Regler steuert automatisch die Heizelemente aus Edelstahl, um diese Temperatur während des gesamten Zyklus genau aufrechtzuerhalten.
Typische Bereiche: PP/PE 80–110 °C für 10–30 Minuten; ABS/PS 80–95 °C für 10–20 Minuten; PET 120–160 °C für 20–40 Minuten. Die tatsächlichen Einstellungen hängen von der Anfangsfeuchte, der Flockengröße und dem Beladungsvolumen ab. Beginnen Sie am unteren Ende des Bereichs und passen Sie die Einstellungen entsprechend der Feuchte am Ausgang und der Farbstabilität an.

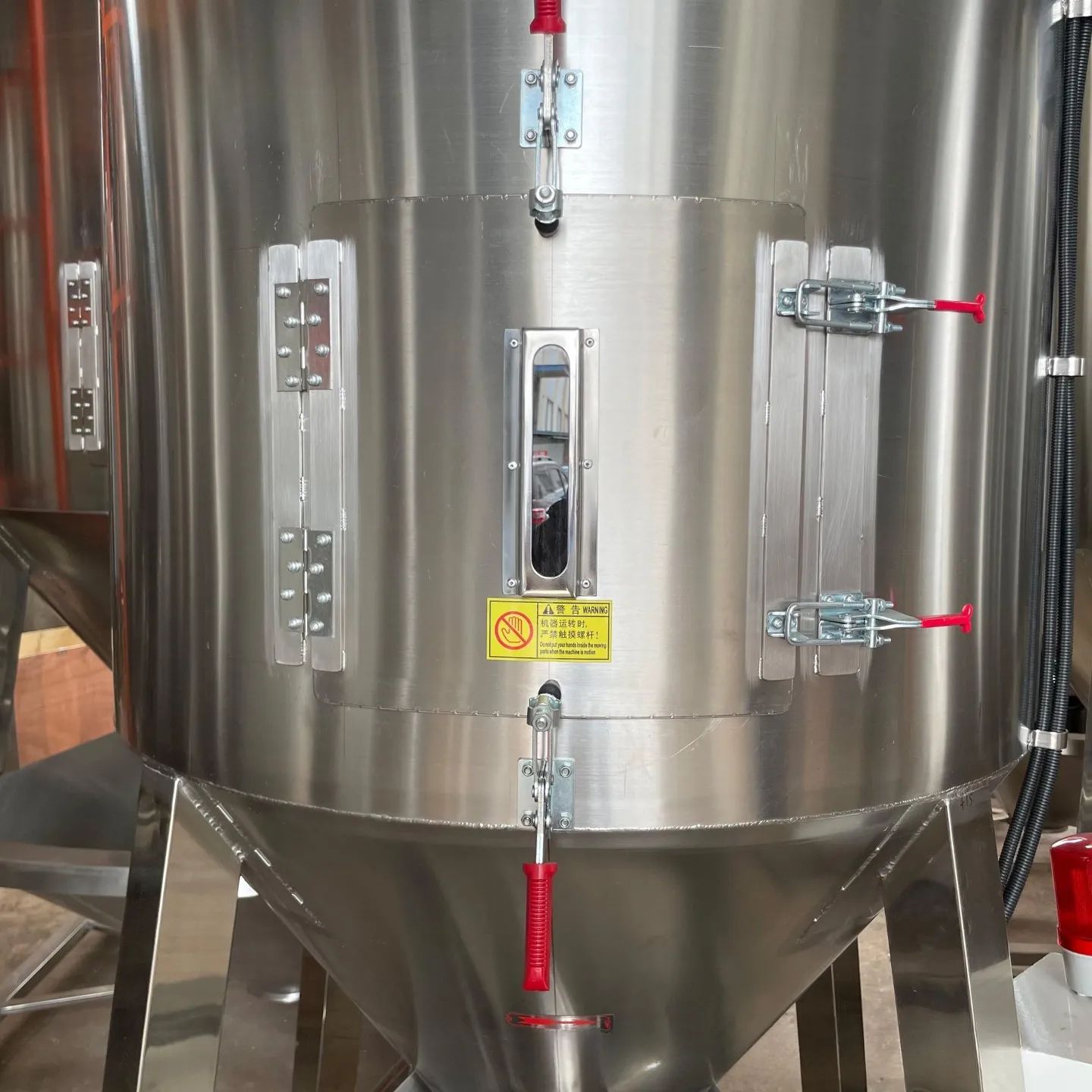

Beenden Sie den Heizvorgang, entleeren Sie das Material, öffnen Sie die Inspektionsklappe und wischen Sie die Kontaktflächen ab. Lassen Sie anschließend 2–3 Minuten lang warme Luft durchströmen, um Rückstände zu entfernen. Die Kontaktteile aus SUS304 sind fleckenbeständig und lassen sich schnell abwischen.
3-phasig 380–480 V, 50/60 Hz, je nach Region/Modell. Sorgen Sie für ausreichende Belüftung; schließen Sie den Heißluftauslass nach Möglichkeit an einen Abluftkanal oder einen Zyklon an, um Feinstaub und Feuchtigkeit aufzufangen. Halten Sie rund um die Maschine einen Freiraum von 0,5–1 m für Wartungsarbeiten ein.
Optimieren Sie noch heute Ihre Produktionslinie
Kontaktieren Sie unser Team und erfahren Sie, wie ein vertikaler Mischtrockner die Qualität und Effizienz Ihrer Kunststoffverarbeitung verbessern kann. Wir bieten maßgeschneiderte Lösungen, die genau auf Ihre Kapazitäts- und Materialanforderungen zugeschnitten sind.
Ein Vertikalmisch-Trockner ist die Heißlufttrocknungsstufe einer Kunststoffrecyclinganlage. Um zu erfahren, wie er sich in den vorgelagerten Entwässerungsprozess einfügt und wie man eine komplette Trocknungsanlage dimensioniert, lesen Sie unseren Leitfaden zu thermischen Trocknungsmaschinen und die Leitfaden zur Auswahl von Kunststofftrocknungssystemen.
